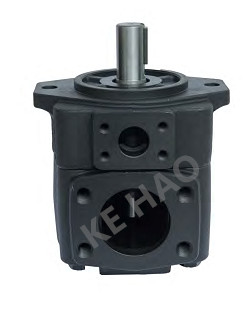

Sola bomba de paleta serva comercial del , pompa hydráulica del cargador del cartucho

Bomba serva de la serie del HTS sola

descripción de producto:

Conocimiento:

Primero, el principio de funcionamiento de bomba de paleta de efecto simple

La bomba se compone del rotor 1, del estator 2, de la cuchilla 3, de la placa de la distribución de aceite y de la cubierta de extremo. La superficie interna del estator es un agujero cilíndrico. Hay excentricidad entre el rotor y el estator. La cuchilla puede resbalar fexiblemente en la ranura del rotor. Bajo acción de la fuerza centrífuga cuando el rotor gira y el aceite de la presión en la raíz de la cuchilla, el top de la cuchilla está cercano a la superficie interna del estator, así que una cavidad de trabajo sellada se forma entre las dos cuchillas adyacentes, la placa de la distribución de aceite, el estator y el rotor. Cuando el rotor gira a la izquierda, la cuchilla a la derecha de la imagen extiende hacia fuera, y el volumen de la cavidad de trabajo del lacre aumenta gradualmente, dando por resultado un vacío, así que el aceite se inhala a través de las ventanas en el puerto 6 de la succión y la placa 5. de la distribución de aceite. Mientras que en el lado izquierdo de la figura. La cuchilla está contraída hacia adentro, el volumen de la cavidad del lacre se reduce gradualmente, y el aceite en la cavidad del lacre está extraído a través de la otra ventana de la placa y del puerto de presión 1 de la distribución de aceite y hecho salir al sistema. En curso de rotación del rotor, el aceite del aceite y de la presión del aceite está cada vez, así que se llama una bomba de efecto simple. El rotor se sujeta a una fuerza hidráulica radial del desequilibrio, que también se conoce como tipo no-equilibrado bomba, con una carga grande del transporte. La dislocación de la bomba puede ser variada variando la cantidad de excentricidad entre el estator y el rotor, de modo que la bomba sea una bomba variable.
